Комплексное руководство по дренажным системам: от проектирования до эксплуатации

Введение в гидрологическую безопасность участка

Защита территории от избыточной влаги является одной из ключевых задач при обустройстве любого земельного участка. По данным инженерно-строительных исследований, более 67% проблем с фундаментами зданий связаны с пагубным воздействием воды.

Что представляет собой современная дренажная система?

Давайте разберемся в основах эффективного водоотведения.

Профессионально спроектированная дренажная система (также известная как система водоотведения) - это комплекс инженерно-технических сооружений, предназначенных для эффективного сбора, фильтрации и безопасного отведения излишков воды различного происхождения:

- атмосферных осадков (дождь, талый снег)

- грунтовых вод

- технических и бытовых стоков

Важно отметить, что правильно подобранная и смонтированная дренажная система не просто удаляет воду, но делает это систематически, предотвращая эрозию почвы и сохраняя экологический баланс участка, естественно защищая постройки от воздействия влаги.

Структурные компоненты эффективной дренажной системы

Современная система дренажа включает следующие взаимосвязанные элементы:

1. Водоприемная часть:

- Перфорированные дренажные трубы (гофрированные или гладкостенные)

- Специальные дренажные колодцы

- Каналы и желоба для сбора поверхностных вод

2. Фильтрационная система:

- Щебень гравийный мытый (оптимальная фракция 5-20 мм)

- Геотекстиль дренажный (рекомендуемая плотность 100-150 г/м²)

- Песчаная подушка (для дополнительной фильтрации)

3. Транспортировочная часть:

- Магистральные трубопроводы

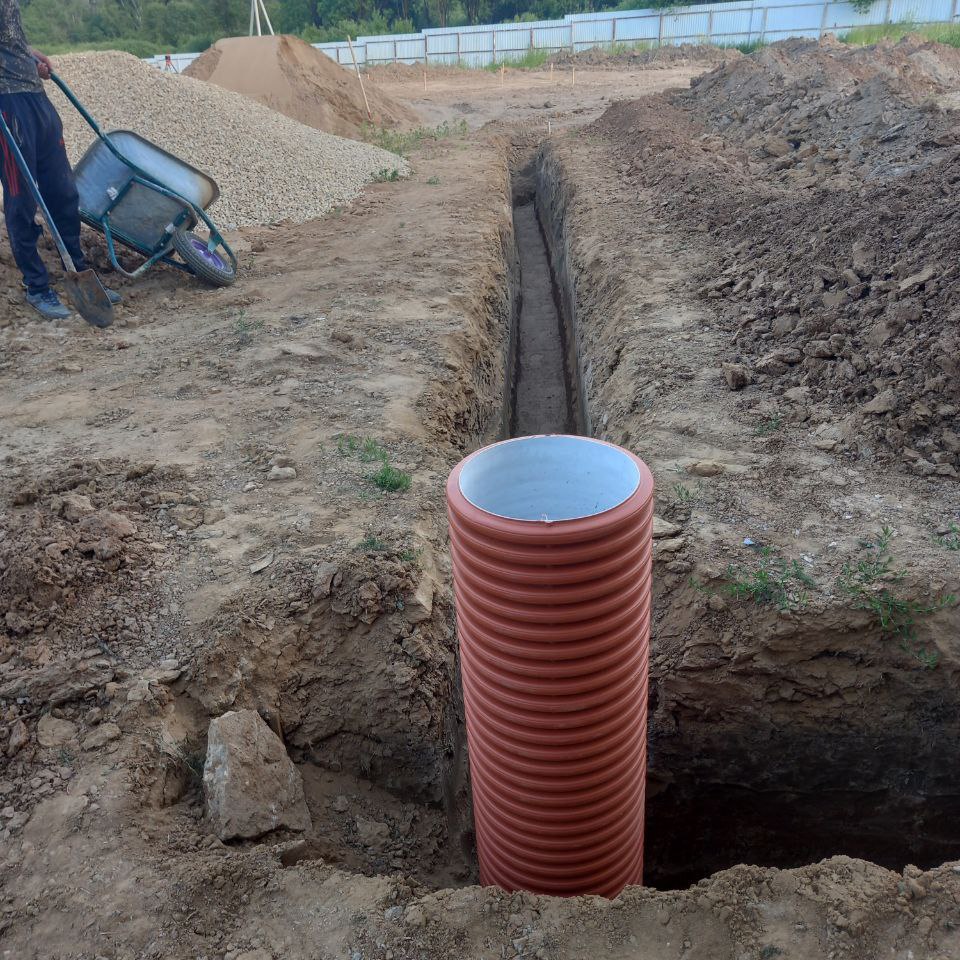

- Смотровые и ревизионные колодцы

- Насосное оборудование (при необходимости)

4. Водоотводящие элементы:

- Коллекторы

- Накопительные резервуары

- Инфильтрационные поля

 Технологии устройства дренажных систем в зависимости от условий

В зависимости от конкретных гидрогеологических условий участка, инженеры выбирают наиболее подходящую технологию дренажа, особенно важно учитывать будущие постройки, насаждения, дорожки, площадки итд, чтобы максимально эффективно вписать дренажную и ливневую систему в план участка.

• Классический дренаж или глубинный дренаж - эффективен при высоком уровне грунтовых вод, устанавливается на глубине от 1 метра на участке, а если речь идет о доме с подвальным помещением, то нужно учитывать глубину залегания фундамента.

• Поверхностный дренаж - оптимален для отвода атмосферных осадков с поверхности участка. Этот тип дренажной системы в основном используют на глинистых грунтах с плохой фильтрацией почвы.

• Точечный дренаж – предназначен для сбора и отведения воды, в основном атмосферных осадков.

Рекомендации по монтажу от профессиональных гидротехников

На основании многолетнего опыта и статистики эксплуатации, эксперты рекомендуют:

1. Перед началом проектирования проведите гидрогеологическое исследование участка – это не всегда необходимо. Так как опыт отдельных лиц позволяет спроектировать дренажную и ливневую систему исходя из опыта и наблюдений.

2. Соблюдайте уклон дренажных труб (оптимально 0,5-2 см на погонный метр)

3. Используйте только сертифицированные материалы с гарантированным сроком службы

4. Планируйте точки доступа для обслуживания системы каждые 20-30 метров.

5. Лучше всего обращаться за подобными услугами в специализированные компании

Эффективное водоотведение на вашем участке: когда необходима дренажная система

Дренажная система является важным элементом благоустройства  земельного участка. Правильно организованное водоотведение защитит ваше имущество и обеспечит комфортное использование территории в любое время года. Но в действительности, дренаж нужен не всем и не всегда. Каждая ситуация требует отдельного анализа.

 Когда вам действительно необходим дренаж?

Многие владельцы загородной недвижимости сталкиваются с проблемами избыточного увлажнения участка, но откладывают решение этого вопроса. Согласно исследованиям, более 40% загородных домов страдают от последствий отсутствия систем водоотведения. Установка дренажных систем поможет избежать серьезных проблем в будущем.

Основные признаки необходимости дренажной системы:

1. Тяжелые глинистые грунты с низкой водопроницаемостью

- Образование длительно не высыхающих луж после дождя

- Заболачивание отдельных участков территории

- Затрудненное развитие корневой системы растений

2. Повышенный уровень грунтовых вод

- Постоянная сырость в подвальных помещениях

- Преждевременное разрушение фундаментов и подземных коммуникаций

- Угнетение и гибель садовых насаждений из-за переувлажнения

3. Неблагоприятное расположение участка в рельефе местности

- Нахождение в низине, куда стекаются поверхностные воды с соседних территорий

- Подтопление во время весенних паводков или сильных дождей

- Накопление влаги в определенных зонах участка

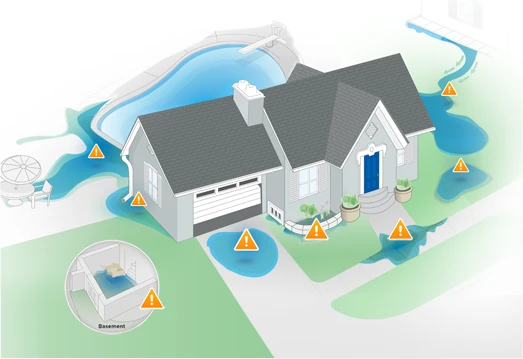

Ключевые признаки необходимости дренажной системы: защитите свою недвижимость вовремя

Проблемы избыточной влаги на участке могут привести к серьезным последствиям для вашей собственности. Эксперты в области дренажных систем рекомендуют обращать внимание на следующие тревожные сигналы:

 Явные признаки необходимости дренажа:

1. Систематическое подтопление подвальных помещений после дождей или таяния снега – повышенный уровень влажности в подвале, в подпольном пространстве.

2. Повышенная влажность фундамента и цоколя, появление плесени, грибка, разрушение облицовочного материала

3. Ухудшение состояния ландшафтных элементов:

- Пожелтение и загнивание газона

- Болезненный вид деревьев и кустарников

- Образование луж, не исчезающих в течение длительного времени

4. Разрушение мощенных и строительных элементов из-за процессов пучения.

Оптимальное время для устройства дренажа

Наиболее эффективным и экономичным решением является интеграция дренажной системы еще на этапе проектирования и строительства объекта. Такой подход обеспечивает:

- Значительную экономию финансовых ресурсов (до 40%)

- Сокращение временных затрат на установку

- Возможность органичного включения дренажа в общую концепцию ландшафтного дизайна

К сожалению, практика показывает иную тенденцию. По статистике, более 65% владельцев частных домов сталкиваются с необходимостью установки дренажной системы уже после завершения основного строительства. Это происходит либо из-за недостаточной квалификации подрядчиков, либо из-за экономии на этапе планирования.

Последующий монтаж дренажа требует дополнительных земляных работ, частичного демонтажа элементов благоустройства и влечет существенное увеличение бюджета на 70-100% по сравнению с первоначальной установкой.

Своевременное внимание к вопросам водоотведения поможет сохранить ваш дом и участок в идеальном состоянии на долгие годы.

Комплексный обзор дренажных систем: выбор оптимального решения для вашего участка.

Давайте рассмотрим основные типы дренажных систем, их особенности и области применения.

Основные виды и типы дренажных конструкций

Открытый дренаж (ливневые канавы)

Этот традиционный метод водоотведения представляет собой систему открытых каналов, расположенных на поверхности земли. Многие из нас ежедневно наблюдают такие конструкции вдоль автомобильных дорог и на дачных участках. Основные характеристики:

• Доступность и простота обустройства

•  Эффективный отвод поверхностных вод (дождевых и талых)

•  Возможность самостоятельного монтажа без специального оборудования

•  Регулярное требование обслуживание и очистка от мусора

Закрытый дренаж (подземная система)

В отличие от открытого типа, закрытый дренаж представляет собой комплексную подземную конструкцию, требующую знаний и профессионального подхода к проектированию и монтажу дренажных систем. После завершения монтажных работ на поверхности земли видны только смотровые колодцы и точки выхода дренажных вод. Преимущества:

•  Эстетичность – не нарушает ландшафтный дизайн участка

•  Высокая эффективность в отводе как поверхностных, так и грунтовых вод

•  Долговечность при правильном монтаже (до 50 лет)

•  Работоспособность в любое время года, включая зимний период

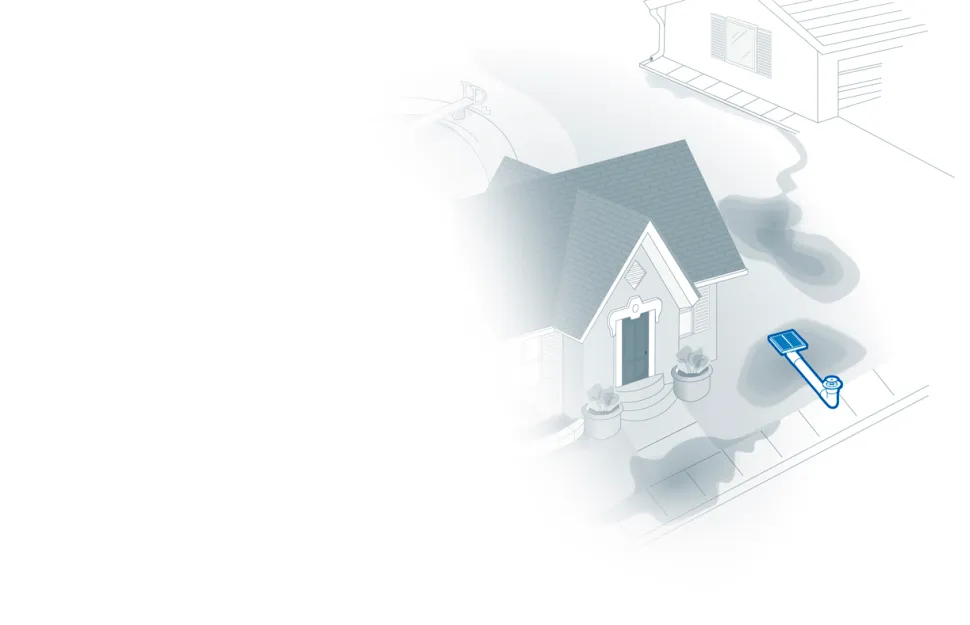

 Точечный дренаж

Данная система специализируется на локальном сборе атмосферных осадков в конкретных проблемных зонах. Часто применяется вокруг отдельных строений, на спортивных площадках или в местах концентрации стоков. Особенности:

•  Высокая пропускная способность в ограниченном пространстве

•  Возможность интеграции с общей дренажной системой

•  Оптимальное решение для участков со сложным рельефом

•  Простота обслуживания и модернизации

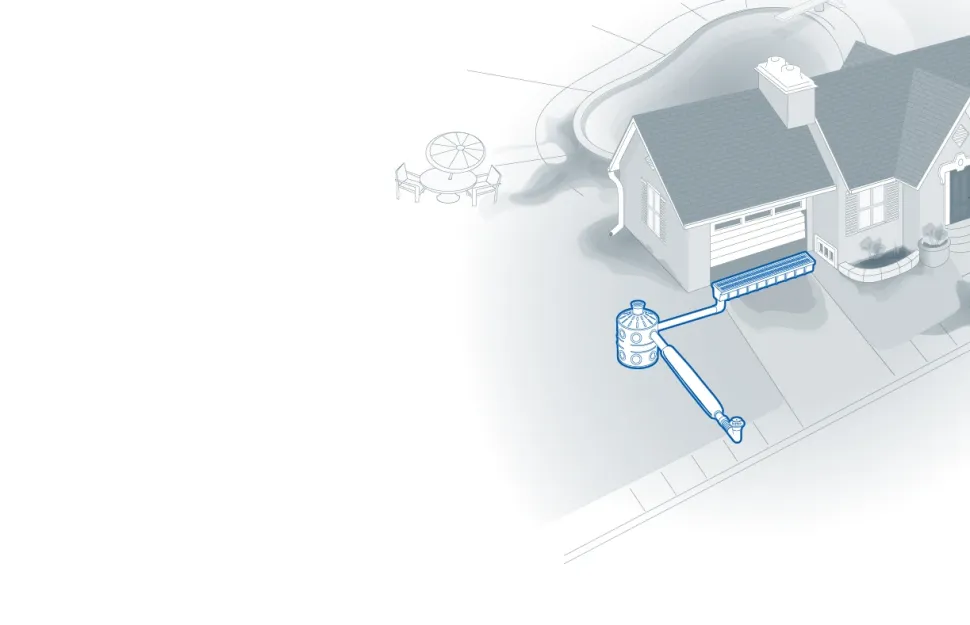

Ливневая канализация

Представляет собой подземную трубопроводную систему, основное назначение которой – быстрый и эффективный сбор и отвод атмосферных осадков с крыш зданий и прилегающих территорий. Ключевые особенности:

•  Защита фундамента от разрушительного воздействия воды

•  Защита от подмывания почвы

•  Предотвращение подтопления подвальных помещений

•  Интеграция с общегородскими системами водоотведения

• Необходимость профессионального проектирования с учетом интенсивности осадков

Комплексный обзор дренажных систем: от классики до инноваций

Разновидности дренажных конструкций

Поверхностный дренаж

Данный тип системы представлен двумя основными вариантами реализации:

• Открытый вариант – представляет собой сеть специально спроектированных канав по периметру территории, которые эффективно собирают и отводят избыточную влагу

• Закрытый вариант – включает подземную сеть дренажных труб, расположенных по всей площади участка, обеспечивая незаметный, но эффективный отвод воды

Поверхностный дренаж особенно эффективен на участках с плохой фильтрацией почвы и на участках на склоне.

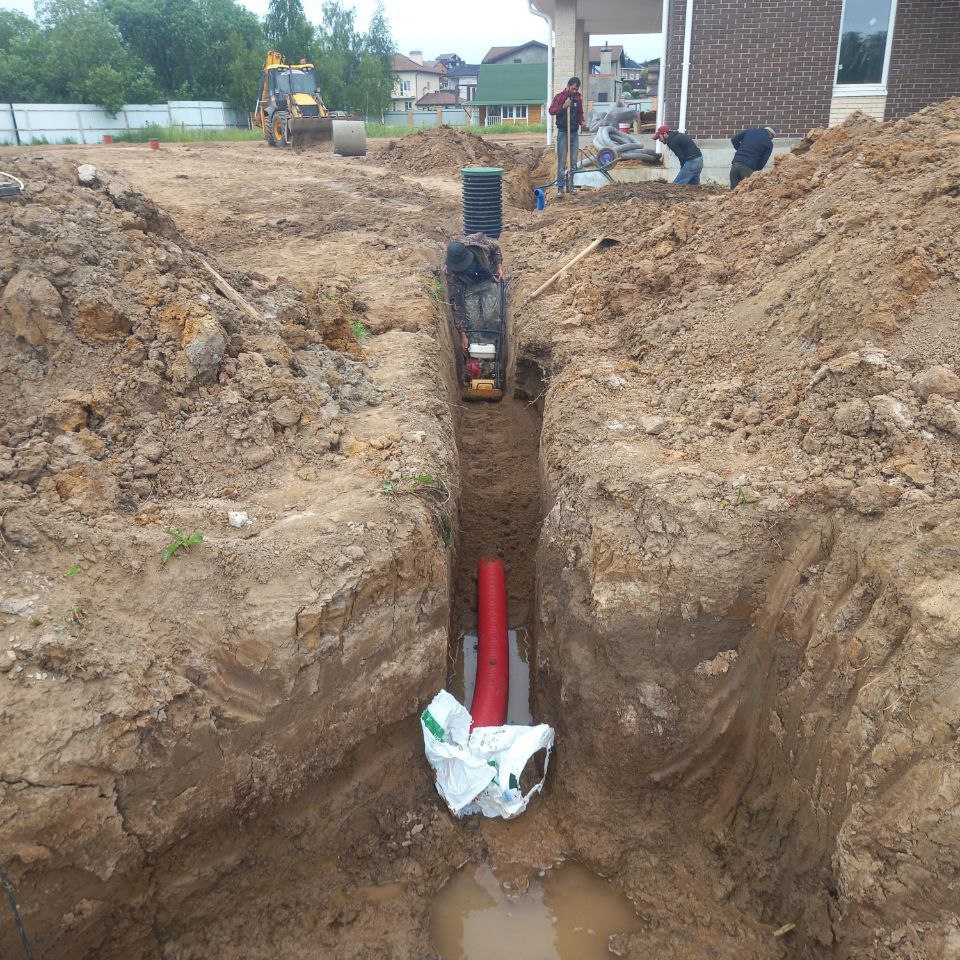

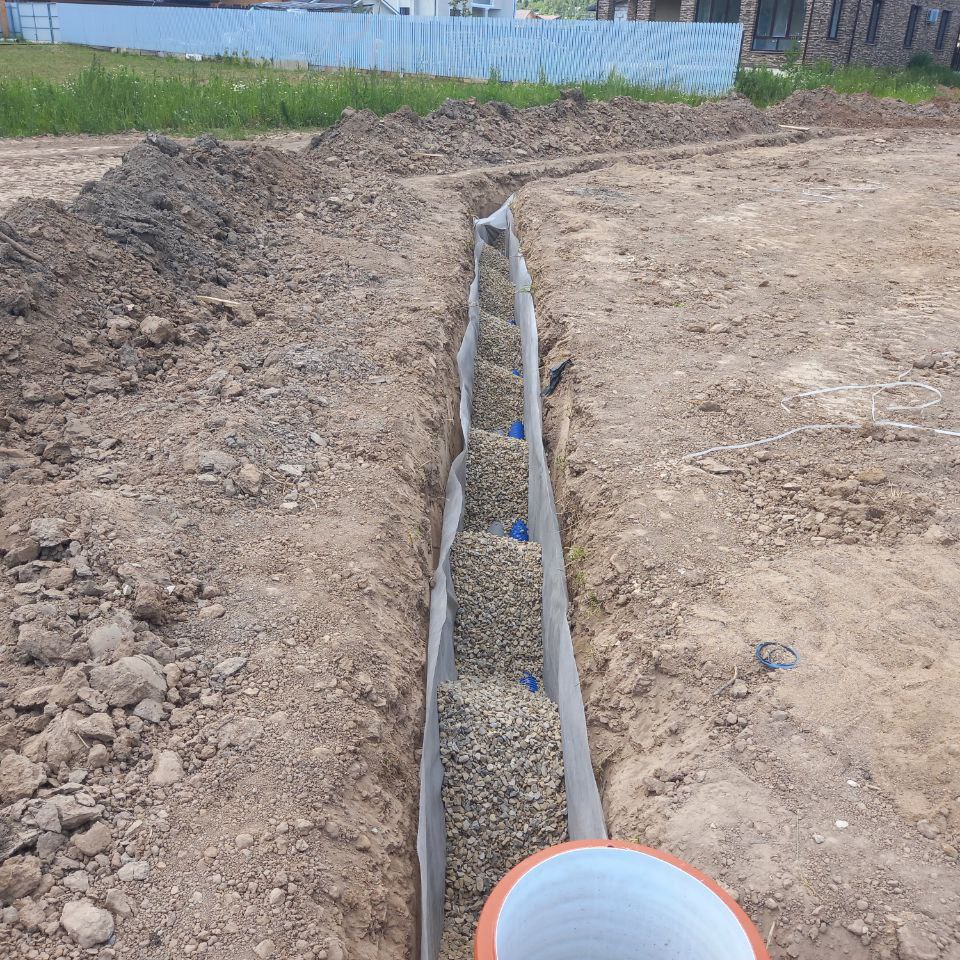

Классический дренаж

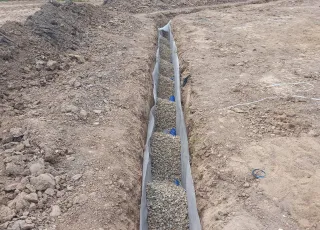

Этот тип представляет собой комплексную закрытую систему. Эффективен для решения проблем с высоким уровнем грунтовых вод на участке или вокруг строений с мелко заглублённым фундаментом.

Глубинный дренаж

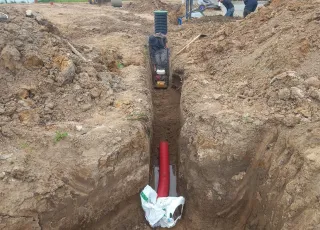

Незаменимое решение для защиты подземных сооружений. Глубинный дренаж обычно устанавливается на уровне или ниже фундамента зданий и обеспечивает:

•  Надежную защиту подвальных помещений от проникновения влаги

•  Снижение гидростатического давления на стены фундамента

•  Отвод как грунтовых вод, так и атмосферных осадков

По данным строительных экспертов, установка глубинного дренажа может продлить срок службы фундамента до 50% и предотвратить дорогостоящие ремонтные работы.

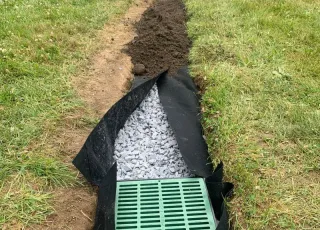

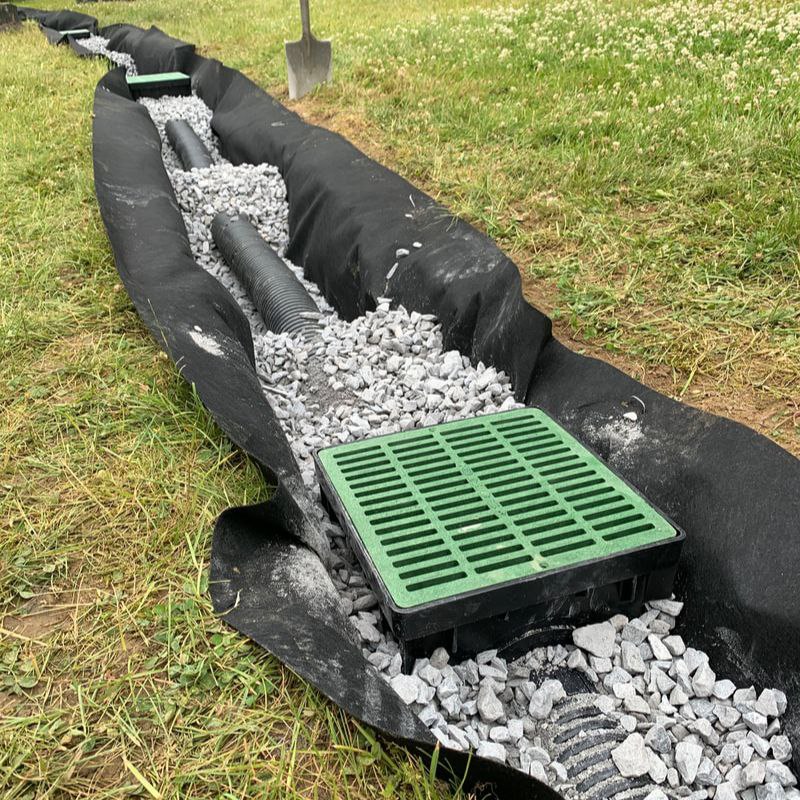

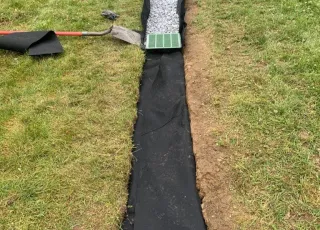

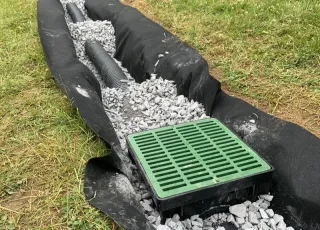

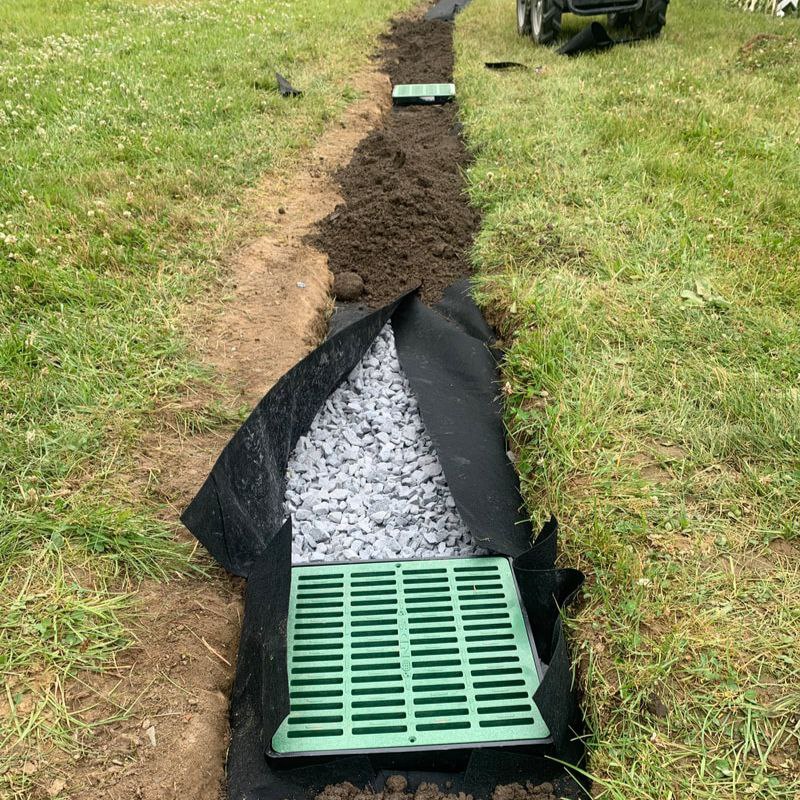

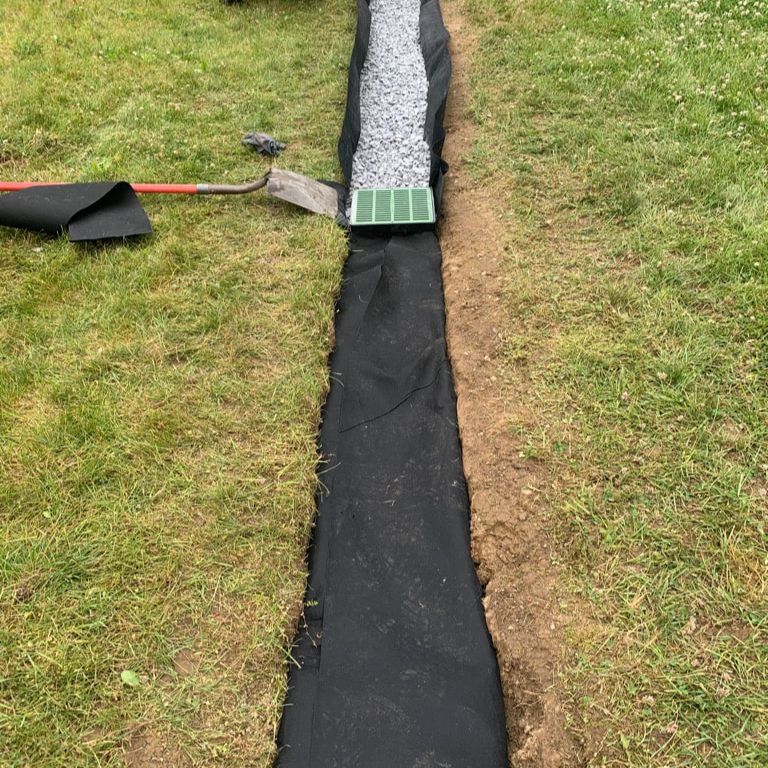

Точечный (французский) дренаж

Инновационное решение для участков с плохой естественной фильтрацией и сложным рельефом. Французский дренаж представляет собой систему вертикальных шахт, заполненных дренирующими материалами.

Особенность этой системы в том, что она:

•  Создает локальные зоны повышенной фильтрации

•  Работает эффективно даже при глинистых почвах

•  Может комбинироваться с другими типами дренажа для максимальной эффективности

Основные системы сбора и отведения атмосферных осадков

В условиях меняющегося климата и увеличения интенсивности осадков, грамотное проектирование систем водоотведения становится критически важным элементом обустройства территорий. Рассмотрим различные методы организации водоотвода, их особенности и практическое применение.

Системы водоотведения можно разделить на несколько принципиально различных типов:

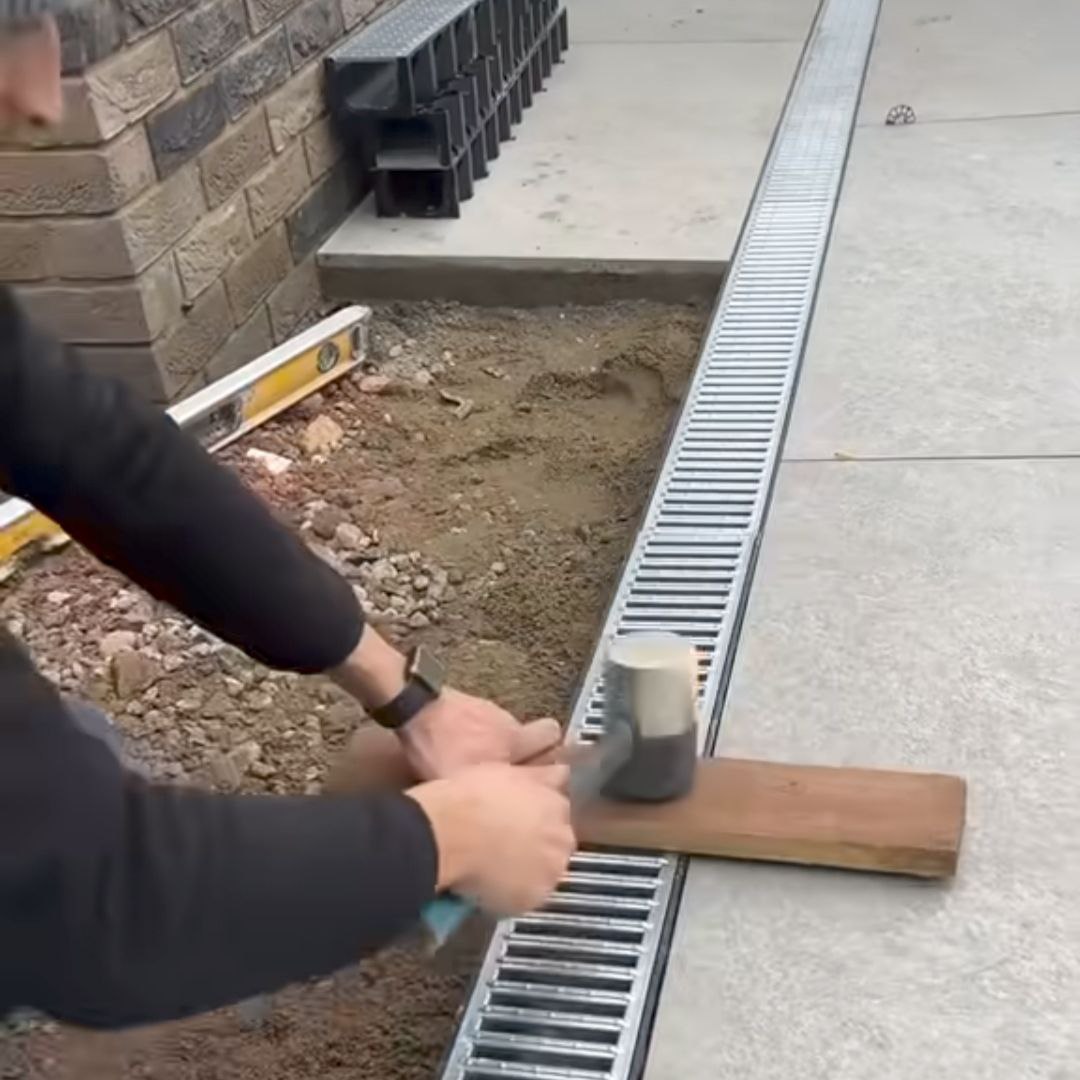

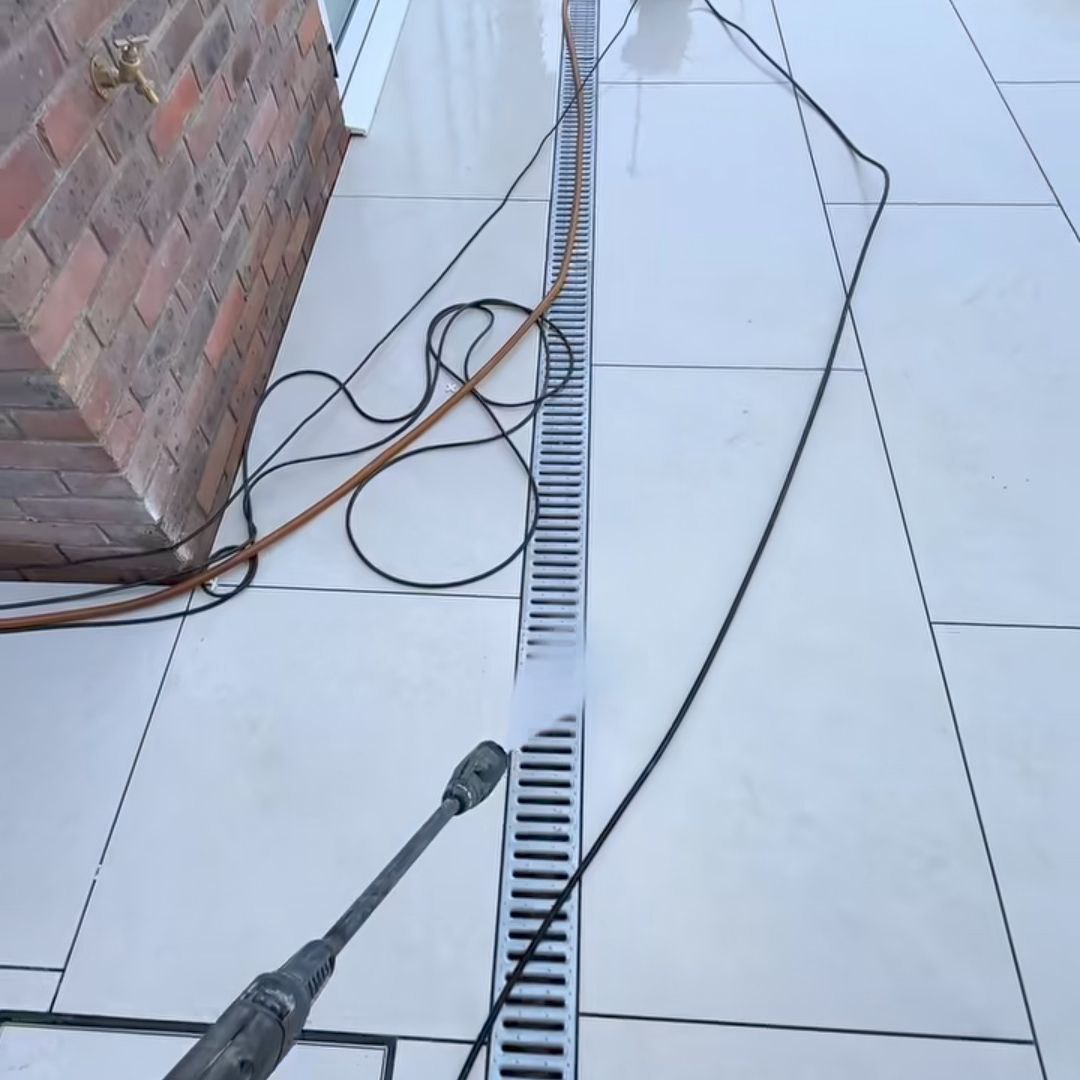

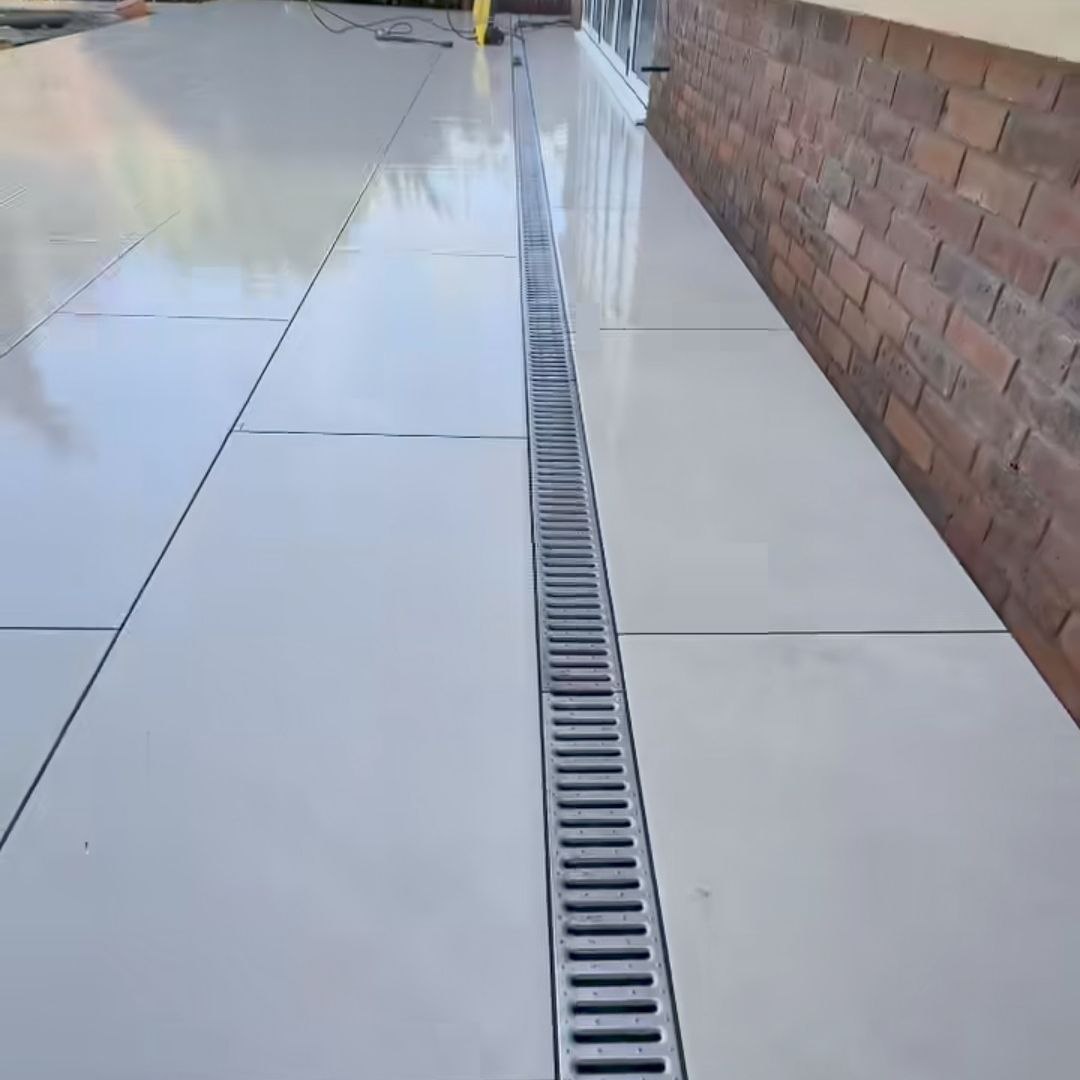

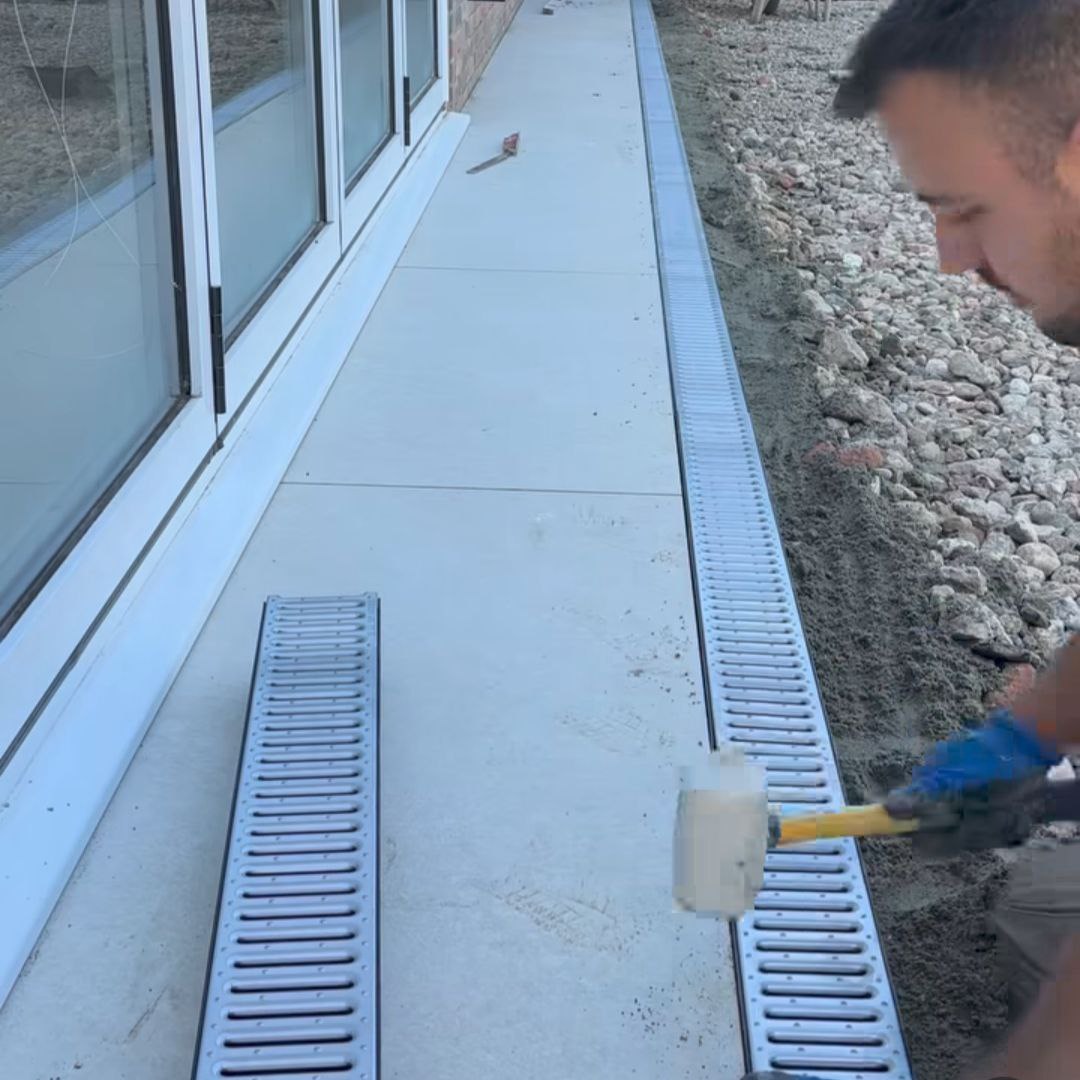

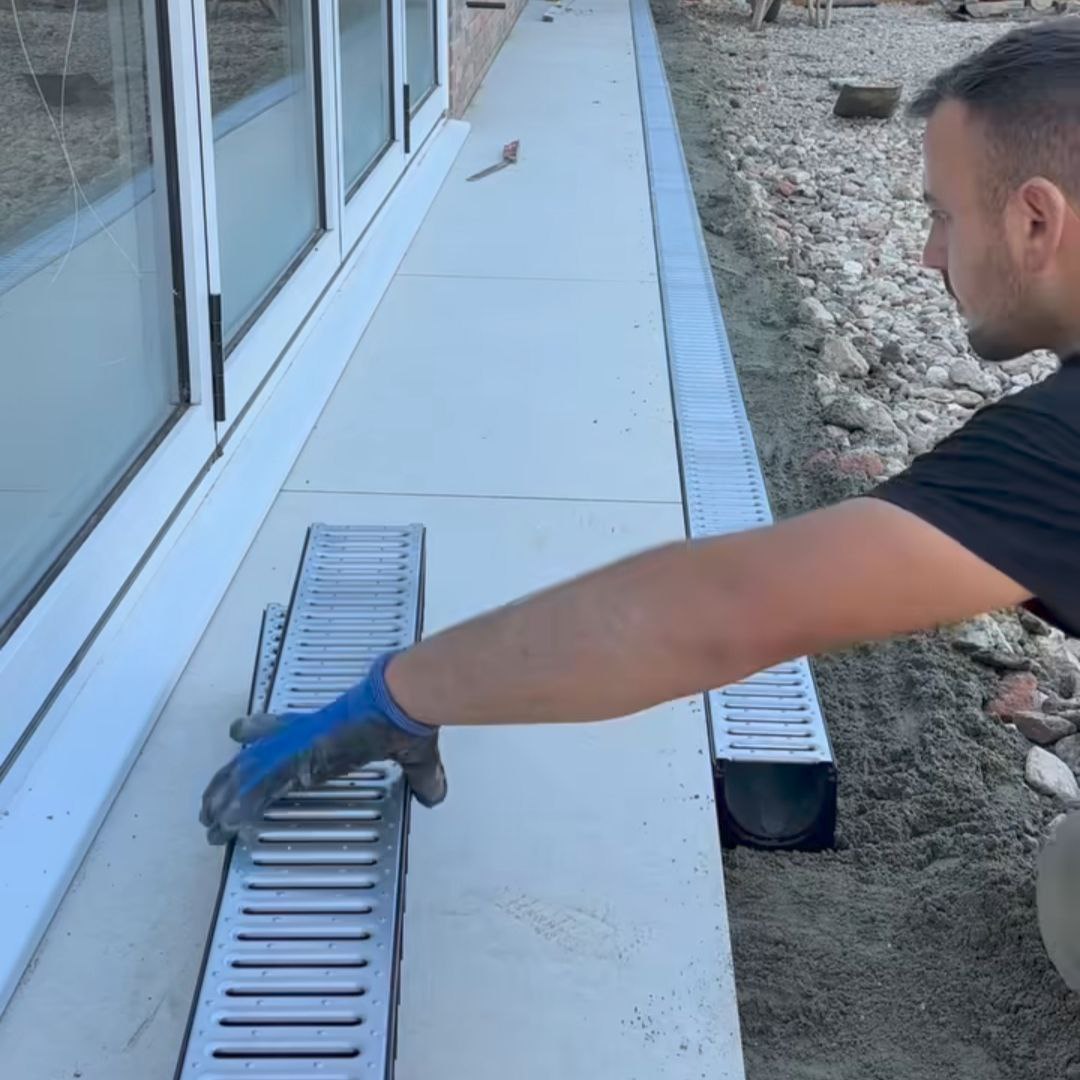

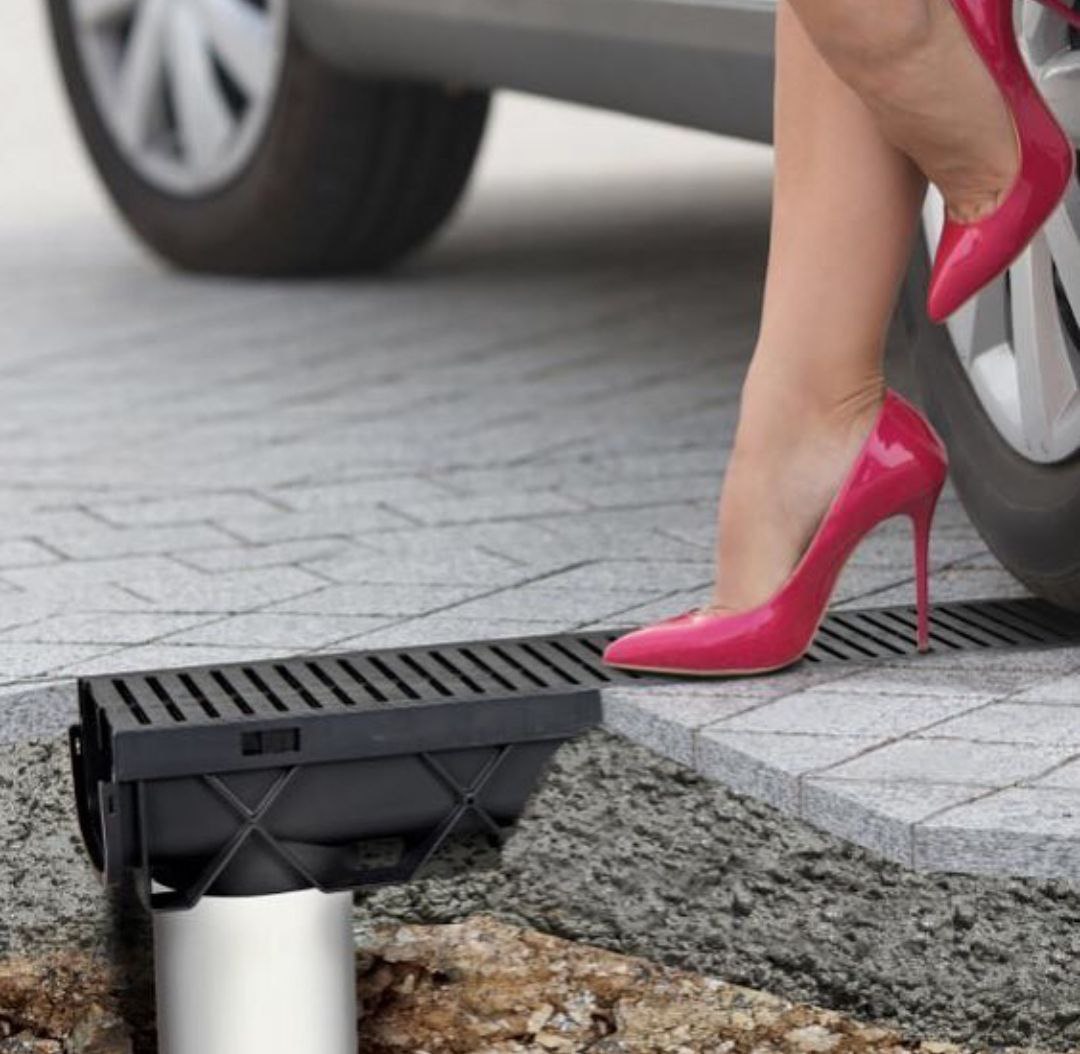

1. Линейный водоотвод — представляет собой конструкцию из каналов и лотков, размещенных вдоль поверхностей. Особенно эффективен для отведения воды с:

- Парковочных площадок

- Пешеходных зон

- Подъездных путей

- Территорий с твердым покрытием

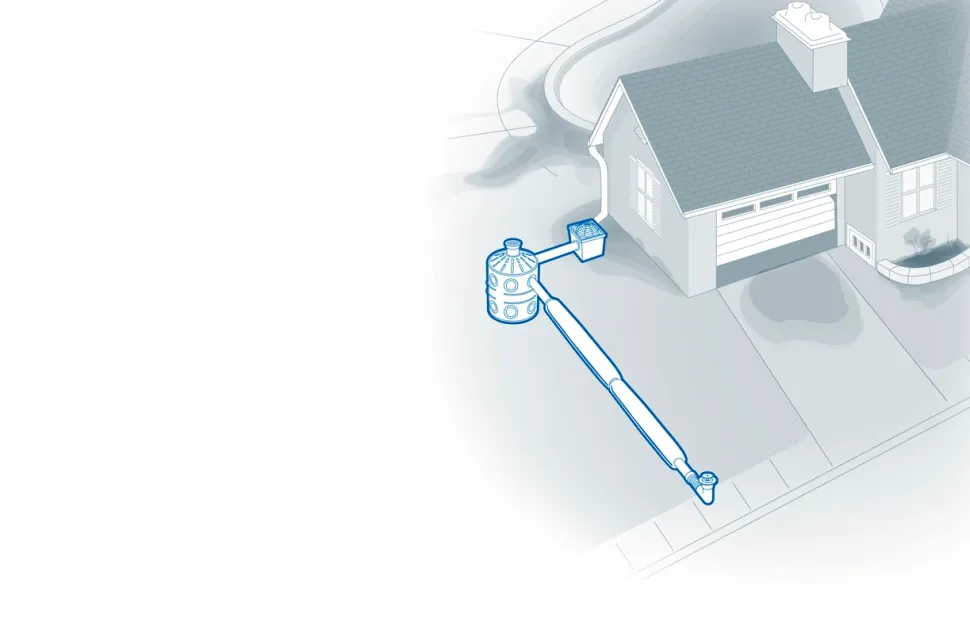

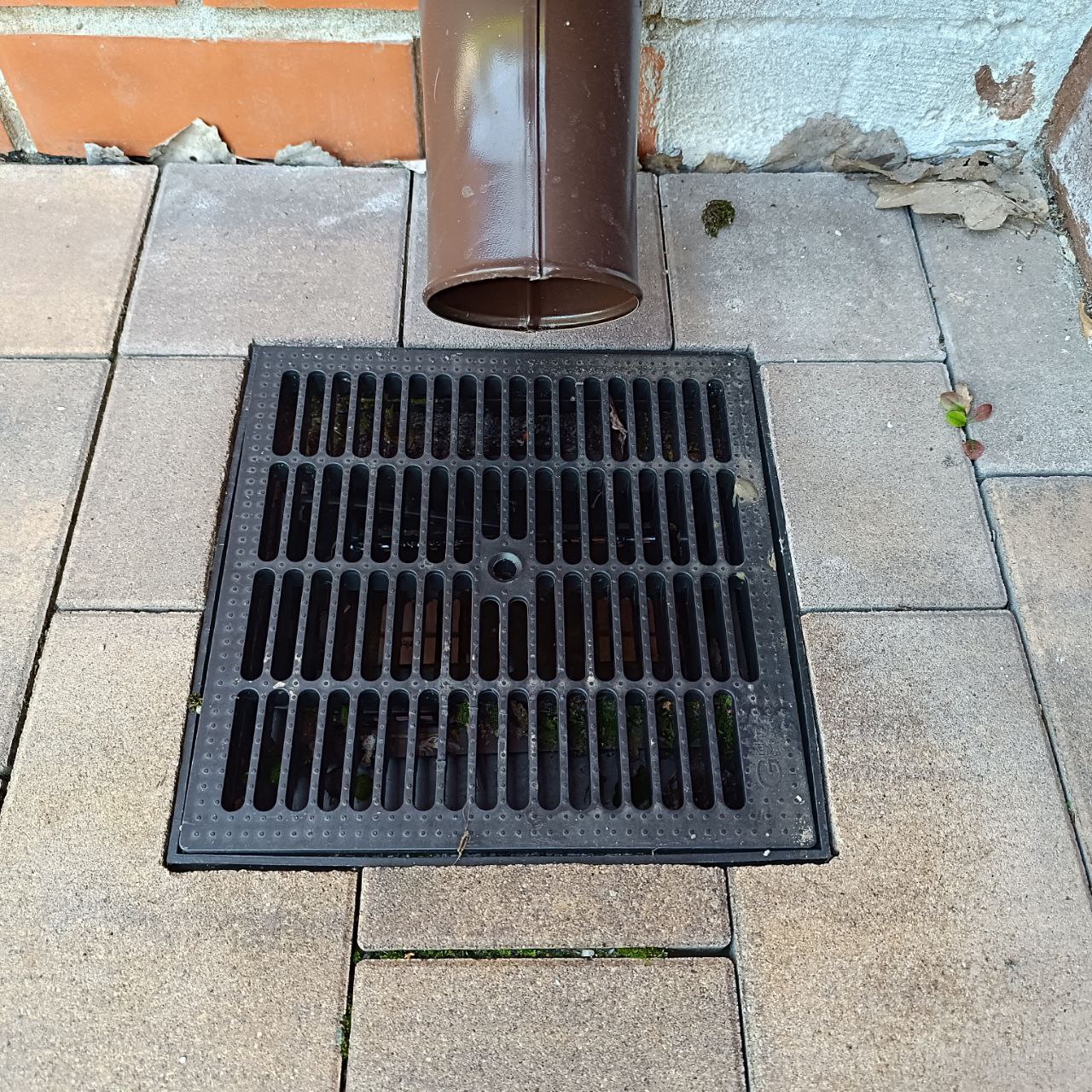

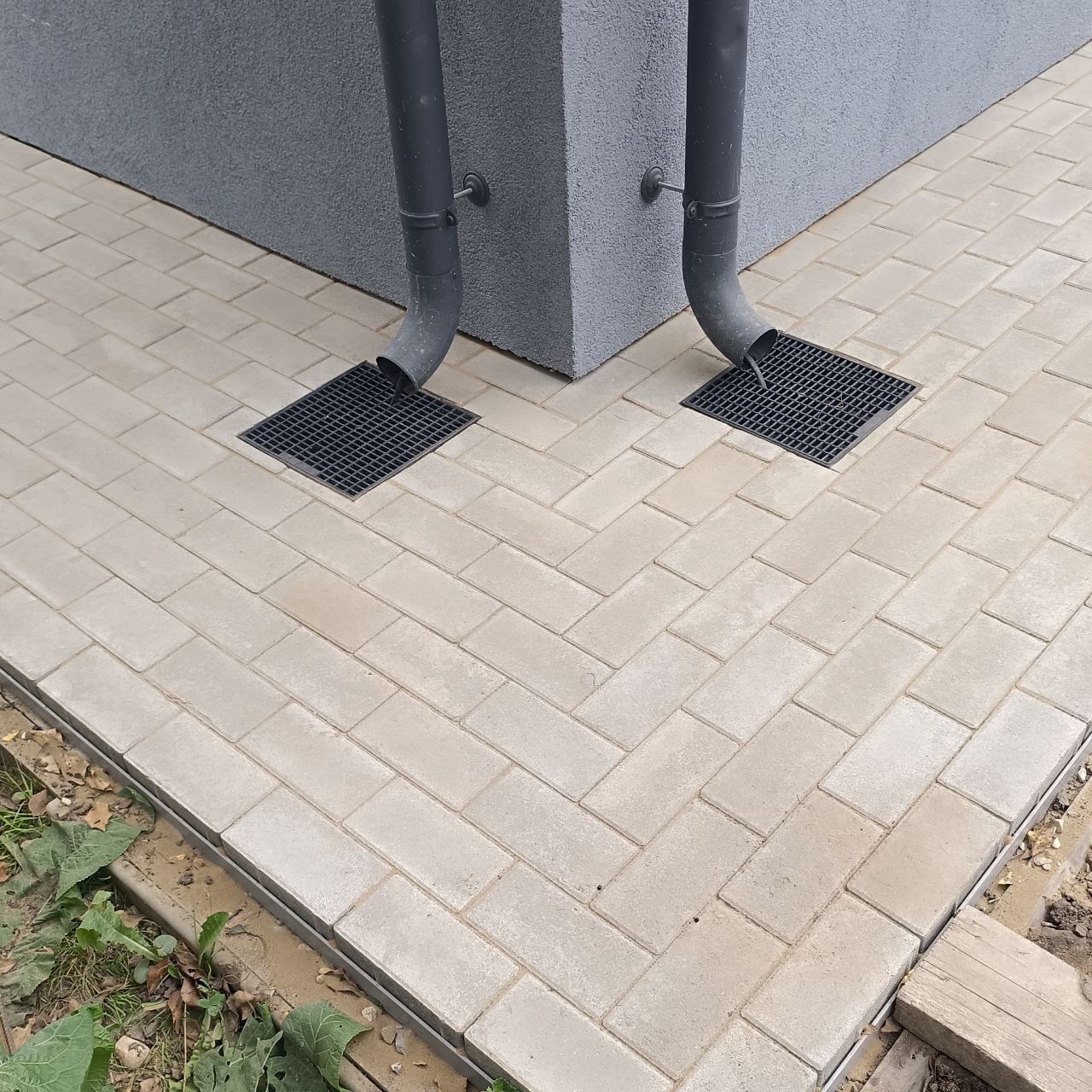

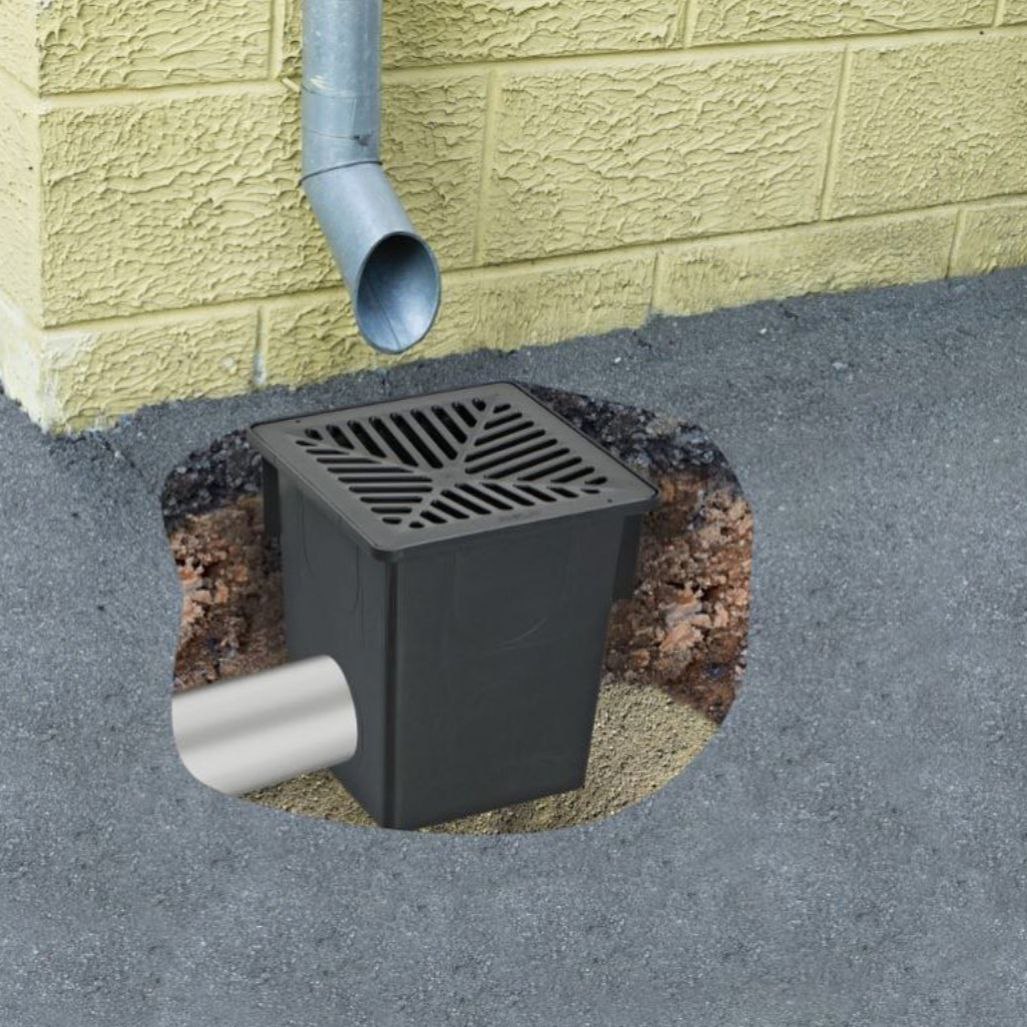

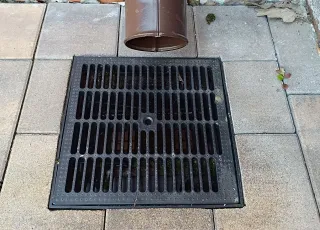

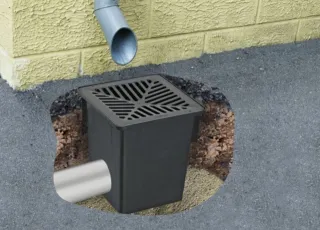

2. Точечное водоотведение — система, функционирующая через:

- Дождеприемники

- Воронки

- Водосточные трубы

- Коллекторы под кровельными системами

Точечный метод чаще всего применяется для сбора осадков с кровельных конструкций, где вода концентрируется в определенных местах и направляется по водосточным системам.

Интегрированные решения для управления водными потоками

После сбора атмосферные осадки должны быть направлены в специальные сооружения. Традиционно это накопительные колодцы, однако современные подходы предлагают более разнообразные решения:

- Инфильтрационные бассейны

- Системы повторного использования воды

- Биодренажные канавы

- Резервуары аккумулирования

Специализированные подтипы дренажных систем

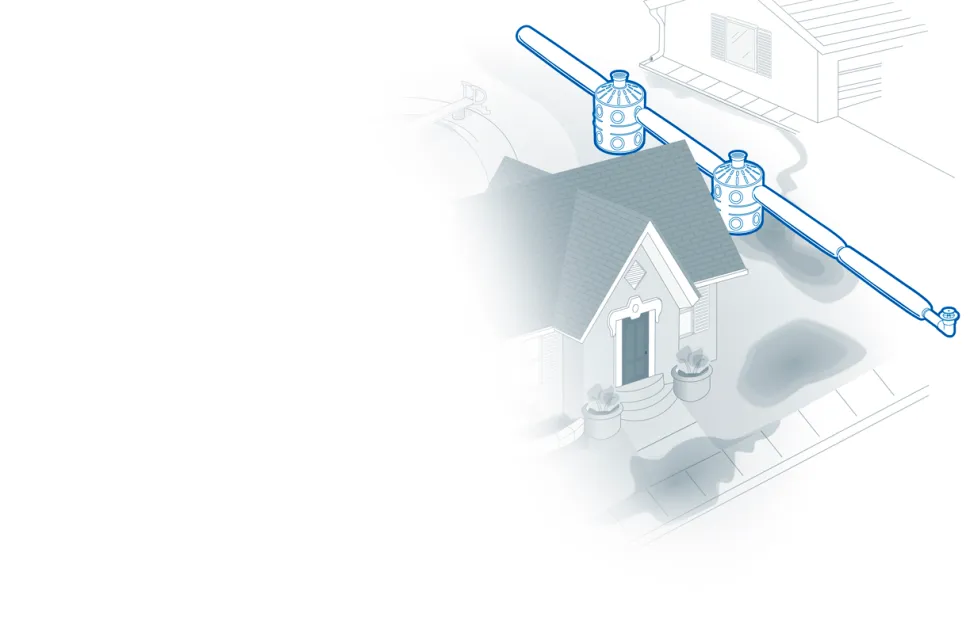

Важную роль в общей структуре водоотведения играет отсекающий (перехватывающий) дренаж. Это инженерное решение предназначено для:

- Защиты фундаментов зданий от подтопления

- Предотвращения эрозии склонов

- Снижения уровня грунтовых вод на участке

- Отвода воды от критически важных зон

Перехватывающие дренажные системы могут быть реализованы в различных вариантах:

- Поверхностные конструкции (мелкого заложения)

- Классические системы (средней глубины)

- Глубинные решения (для сложных гидрогеологических условий)

Комплексные системы дренажа: защита фундамента от влаги

В мире строительства и обустройства земельных участков существует несколько надежных решений для отвода грунтовых вод. Рассмотрим основные типы дренажа, которые зарекомендовали себя как эффективные решения в современном строительстве.

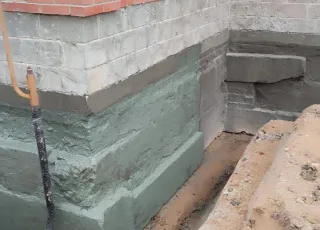

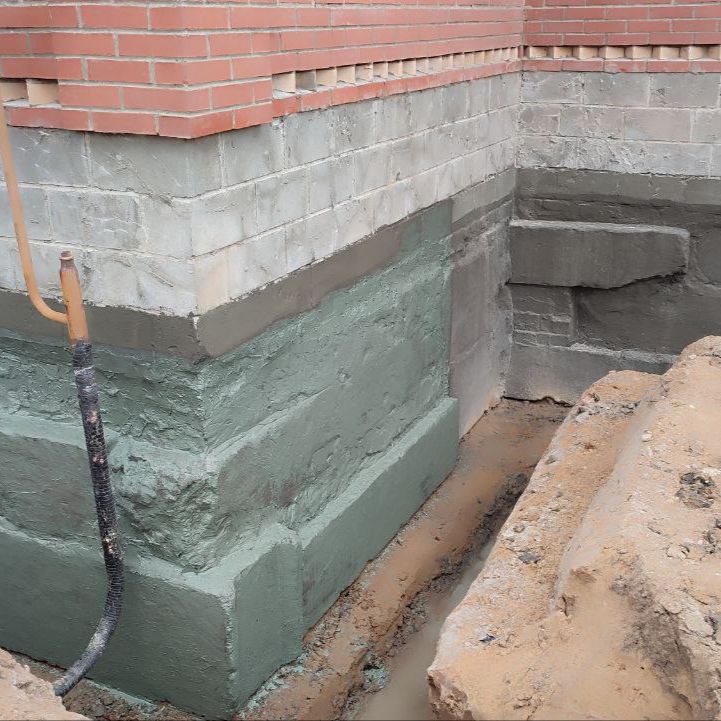

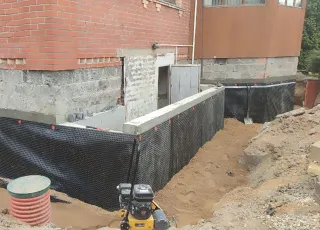

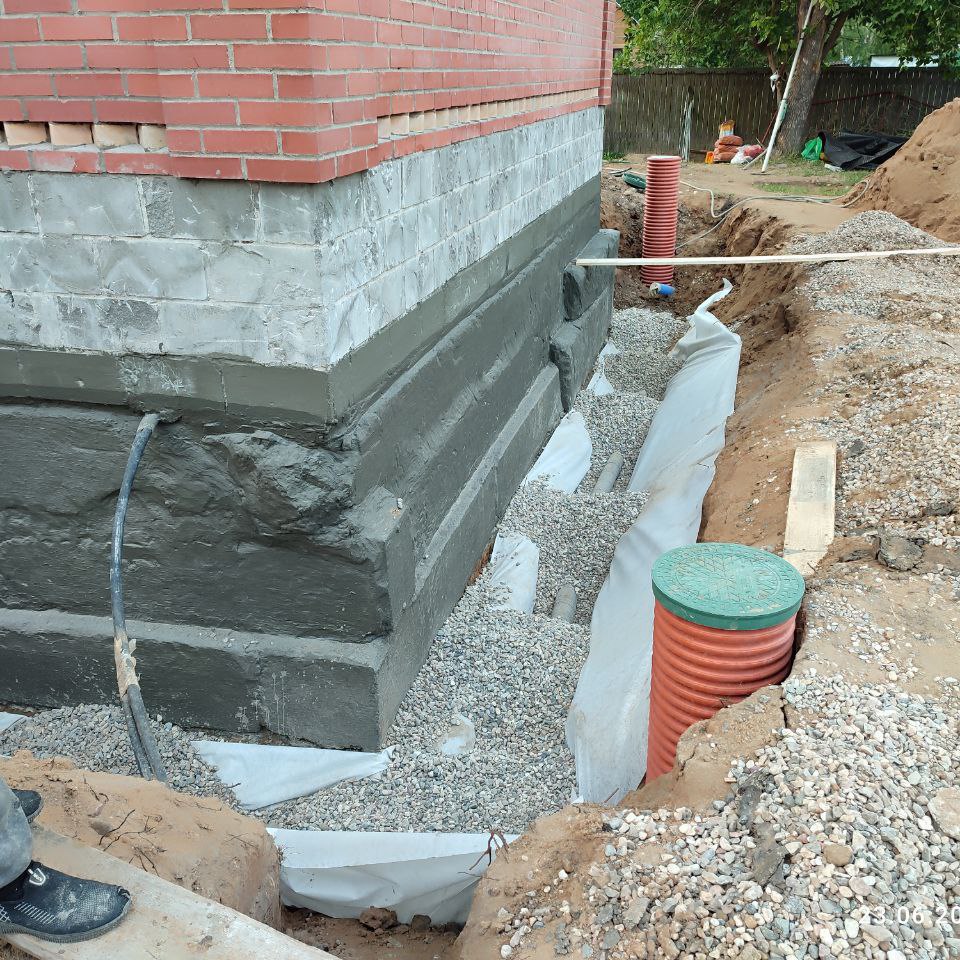

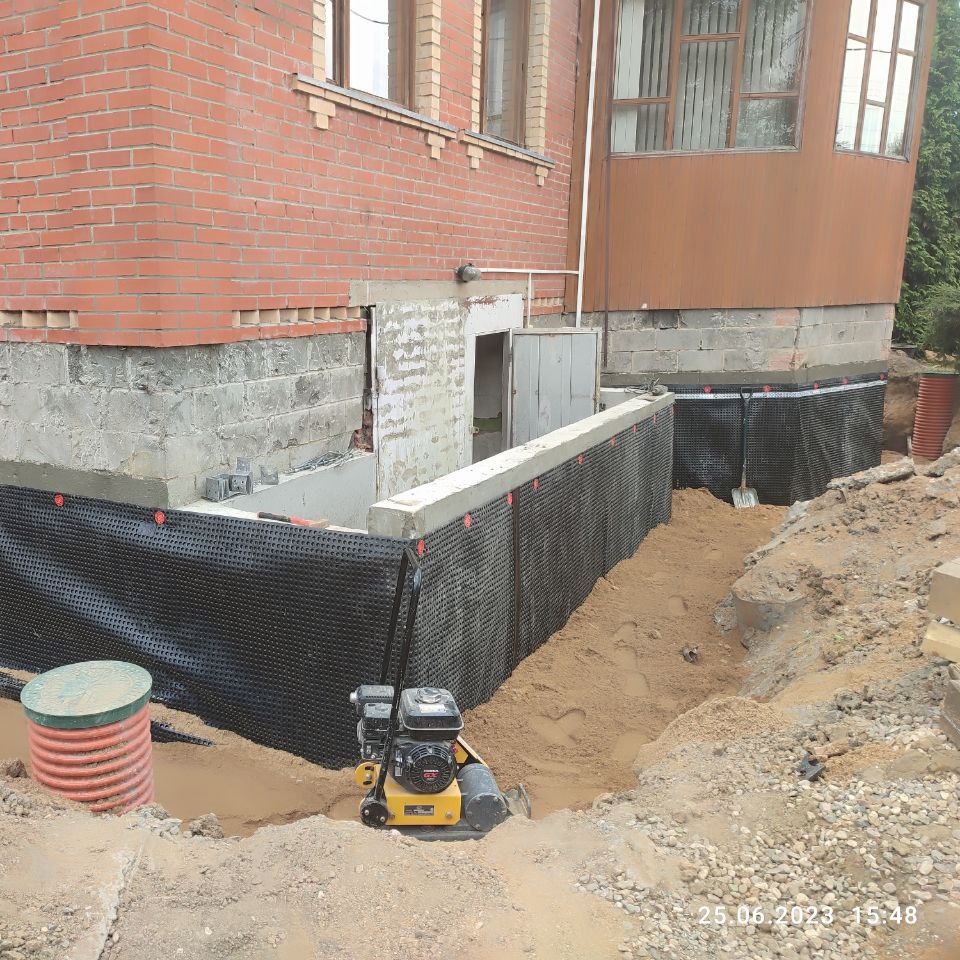

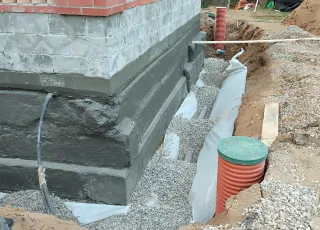

Пристенный дренаж: надежная защита фундамента

Пристенный дренаж представляет собой специализированное инженерное решение, относящееся к категории глубинных дренажных систем. Его особенность заключается в непосредственном монтаже вплотную к стенам фундамента. Многочисленные исследования показывают, что такой подход обеспечивает максимальную эффективность отвода влаги от основания строения.

Важно отметить, что установка пристенного дренажа включает в себя комплекс взаимосвязанных мероприятий:

- Профессиональную гидроизоляцию фундаментных стен

- Устройство специальных дренажных труб с фильтрующим материалом

- Интеграцию с системой ливневой канализации для эффективного отвода собранной влаги

• Устройство отмостки по периметру строения

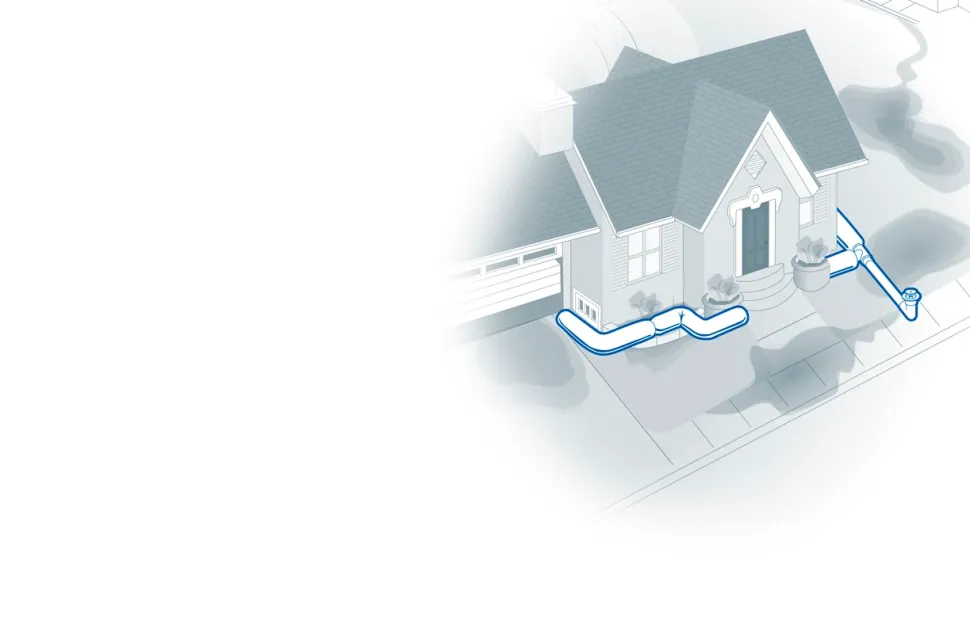

 Кольцевой дренаж: всесторонняя защита периметра

Когда требуется полноценная защита всего строения или участка, специалисты рекомендуют обратить внимание на кольцевой дренаж. Название этой системы происходит от принципа "закольцовки" – создания замкнутого контура дренажных труб по всему периметру защищаемого объекта.

Преимущества кольцевого дренажа включают:

1. Равномерное распределение нагрузки на дренажную систему

2. Отсутствие "слабых мест" в защите от грунтовых вод

3. Возможность поэтапного монтажа при необходимости

Практика показывает, что кольцевой дренаж особенно эффективен на участках с высоким уровнем грунтовых вод и в районах с обильными осадками.

Пластовый дренаж: защита с самого основания

В отличие от предыдущих типов, пластовый дренаж устанавливается непосредственно под фундаментом здания. Этот тип дренажной системы интегрируется в процесс строительства на самых ранних этапах – во время подготовки основания под фундаментную подушку.

Специалисты утверждают, что пластовый дренаж является одним из наиболее эффективных методов предотвращения капиллярного подъема влаги. Он создает дополнительный барьер между грунтовыми водами и конструкцией фундамента, что значительно увеличивает срок службы всего здания.

Принципы эффективного дренажа: защита вашего участка от излишней влаги

 Давайте подробно рассмотрим, как функционируют дренажные системы и какое решение подойдет именно для вашего участка.

Что такое дренаж и почему он необходим?

Дренаж представляет собой инженерное решение, обеспечивающее контролируемый отвод излишков влаги с территории. Правильно спроектированная дренажная система защищает:

- Фундаменты строений от разрушительного воздействия воды

- Ландшафтные элементы от размывания и разрушения

- Корневую систему растений от переувлажнения

- Участок от заболачивания и эрозии почвы

Механизм работы дренажной системы

Основной принцип функционирования дренажа заключается в создании управляемых путей для движения воды. Избыточная влага, будь то грунтовые воды или атмосферные осадки, направляются в специально организованные каналы – дрены. Эти инженерные сооружения прокладываются с учетом естественного рельефа местности и создают оптимальный путь для отвода воды.

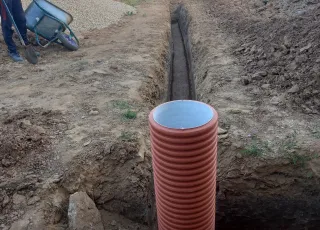

Сердцем дренажной системы являются перфорированные трубы, уложенные под определенным углом наклона. Они выполняют ключевую функцию:

1. Собирают воду через специальные отверстия в стенках

2. Направляют поток в сторону водоприемника

Важно отметить, что современные дренажные трубы обычно защищены геотекстилем, который препятствует заиливанию перфорации и продлевает срок службы всей системы. (Но при определенных условиях специалисты советуют использовать фильтр только по внешнему контуру дренажной системы)

Типы дренажных систем для различных условий

При выборе подходящего типа дренажа необходимо учитывать множество факторов. Среди ключевых параметров:

- Уровень залегания грунтовых вод

- Тип почвы (глинистая, песчаная, суглинок)

- Рельеф участка и его площадь

- Интенсивность осадков в вашем регионе

- Наличие строений и планируемые ландшафтные работы

Для участков с высоким уровнем грунтовых вод оптимальным решением станет глубинный или классический дренаж. В случаях с преимущественно поверхностными стоками эффективнее работает поверхностная дренажная система с лотками и каналами.

Определение необходимого типа дренажа для вашего участка

Чтобы подобрать идеальное решение для водоотведения, рекомендуется провести комплексное обследование территории. Специалисты анализируют состав почвы, проводят гидрогеологические исследования и оценивают особенности рельефа.

На основе полученных данных разрабатывается оптимальная схема дренажной системы с указанием глубины заложения труб, их диаметра и материала, а также конфигурации всей сети водоотведения.

Комплексное решение проблем с влагой: Профессиональный подход к дренажным системам

Определение ключевых задач дренажной системы

Эффективный дренаж начинается с четкого понимания конкретных задач, которые должна решать система в вашем случае:

* Эффективное удаление поверхностных вод после осадков

* Контролируемое снижение уровня грунтовых вод

* Качественная гидроизоляция и осушение подвальных помещений

* Перехват воды, поступающей с других территорий

* Надежная защита фундамента и отмостки дома от негативного воздействия влаги

На основании профессиональной оценки этих факторов специалисты могут рекомендовать оптимальный вид и тип дренажной системы или их комбинацию, что гарантирует долгосрочное решение проблемы.

Типология дренажных решений для различных ситуаций

При наличии застоя воды и образования луж на поверхности участка рекомендуется установка закрытого поверхностного дренажа с применением современных материалов. Этот тип системы обеспечивает эффективный сбор и отвод дождевой воды, предотвращая эрозию почвы и сохраняя эстетический вид территории.

В случаях, когда вода поступает с соседних участков или с возвышенностей, оптимальным решением становится монтаж дренажа отсекающего подтипа. В зависимости от особенностей местности и объема воды, это может быть:

1. Открытая дренажная канава с укреплением стенок

2. Закрытая дренажная система с использованием перфорированных труб

3. Комбинированное решение для максимальной эффективности

 Выбор системы дренажа для защиты вашего дома:

Столкнулись с проблемой влаги в подвальном помещении или на фундаменте?

Определение проблемы и подбор оптимального решения

При выявлении затопления подвальных помещений, наиболее эффективными решениями являются:

1.  Пристенный дренаж – идеален для локализованных проблем

2.  Глубинный кольцевой дренаж – обеспечивает комплексную защиту всей конструкции

В случаях когда наблюдается повышенная влажность и сырость фундамента, рекомендуется установка классического кольцевого дренажа по периметру здания. Данное решение создает надежный барьер от грунтовых вод и атмосферных осадков предотвращая  разрушение основания дома.

Необходимые компоненты для профессионального монтажа дренажной системы:

1. Дренажные трубы с фильтрационным покрытием

2. Геотекстиль для предотвращения заиливания системы

3. Щебень различных фракций для формирования фильтрационного слоя

4. Гидроизоляционные материалы для защиты фундамента

5. Смотровые колодцы для обслуживания системы

6. Песок крупнозернистый – мытый

Ключевые элементы дренажной системы

Дренажные трубы и фильтрующие материалы

Основой любой дренажной системы являются качественные дренажные трубы. Рекомендуется использовать:

- Дренажные трубы диаметром 110 мм (в сложных гидрогеологических условиях возможно применение труб большего диаметра)

- Трубы могут быть как с фильтром, так и без него, в зависимости от конкретных условий участка

- Оптимальным выбором является нетканый геотекстильный фильтр плотностью 80-120 г/м², обеспечивающий идеальный баланс между фильтрацией и защитой от заиливания

Специализированные геотекстильные материалы

Для профессиональных дренажных систем рекомендуется термоскрепленный дренажный геотекстиль типа Typar, который обладает:

- Повышенной прочностью на разрыв

- Стабильными фильтрационными характеристиками

- Устойчивостью к биологическому разложению

Правильный подбор инертных материалов

Для создания эффективного дренажного пирога необходимо использовать:

1. Мытый щебень фракции 5-20 мм, обеспечивающий оптимальную водопроницаемость без риска заиливания

2. Крупнозернистый песок с коэффициентом фильтрации не ниже 3 м/сут, гарантирующий стабильную фильтрацию воды без заиливания.

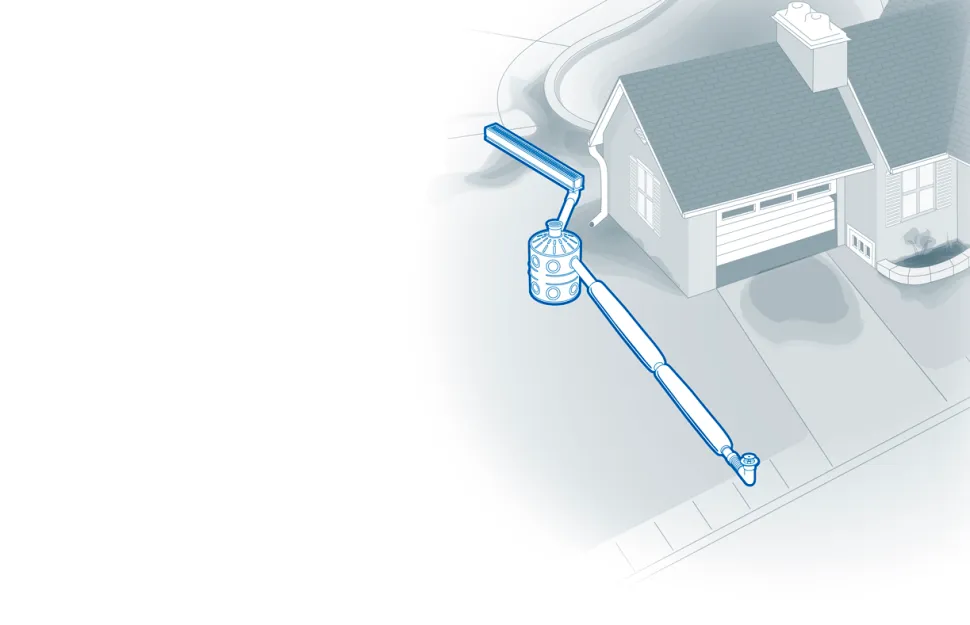

Системные компоненты для полноценного функционирования

Для создания комплексной системы водоотведения необходимо предусмотреть:

- Двухслойные трубы повышенной прочности для организации ливневой канализации

- Дождеприемники в сборе для эффективного точечного водоотведения

- Ревизионные и смотровые колодцы, обеспечивающие доступ для обслуживания и контроля состояния системы

- Качественные дренажные насосы для автоматической откачки воды из накопительных колодцев

Правильный подбор всех компонентов и их грамотная установка гарантируют эффективное функционирование дренажной системы на протяжении десятилетий, защищая ваши строения от подтоплений и связанных с ними разрушений.

 Инновационные подходы к дренажным системам: подробный анализ бесщебёночных технологий

В современном строительстве постоянно появляются инновационные решения, направленные на оптимизацию процессов и снижение трудозатрат. Одним из таких решений стала революционная технология дренажа без использования щебня, пришедшая к нам из США.

Что представляет собой бесщебёночный дренаж?

Бесщебёночная дренажная система – это принципиально новый подход к организации водоотведения, при котором:

- Традиционный щебень заменяется мягким синтетическим наполнителем

- Значительно сокращается время монтажа

- Уменьшается необходимость в тяжелой строительной технике

- Снижается общая трудоемкость процесса установки

Данная технология представляет особый интерес для российского строительного рынка, хотя пока остается относительной новинкой для отечественных специалистов.

Ограничения и особенности применения

Важно понимать, что, несмотря на все преимущества, бесщебёночный дренаж имеет определенные ограничения в применении. Эффективность данной технологии зависит от:

1. Типа грунта на участке

2. Уровня грунтовых вод

3. Климатических условий региона

4. Особенностей ландшафта

Замена традиционного щебня на мягкий наполнитель существенно упрощает процесс монтажа, однако требует более тщательного предварительного анализа условий применения.

Экономические аспекты внедрения технологии

Стоимость внедрения бесщебёночной дренажной системы может значительно варьироваться в зависимости от региона. При оценке финансовой целесообразности следует учитывать:

- Локальные цены на материалы

- Доступность компонентов системы

- Квалификацию специалистов по монтажу

- Долгосрочные эксплуатационные характеристики

Для принятия взвешенного решения необходимо провести сравнительный анализ преимуществ бесщебёночного дренажа с классическими решениями, учитывая как краткосрочные затраты, так и долгосрочную экономическую эффективность.
